Le routage

Les tables de routage telles qu'elles étaient à la collecte, et des analyses construites dessus.

Sommaire du manuel

En bref

  1. OùMenu Routage.
  2. AccèsModule routage et permission par type de route.
  3. DonnéesLes tables de routage collectées.

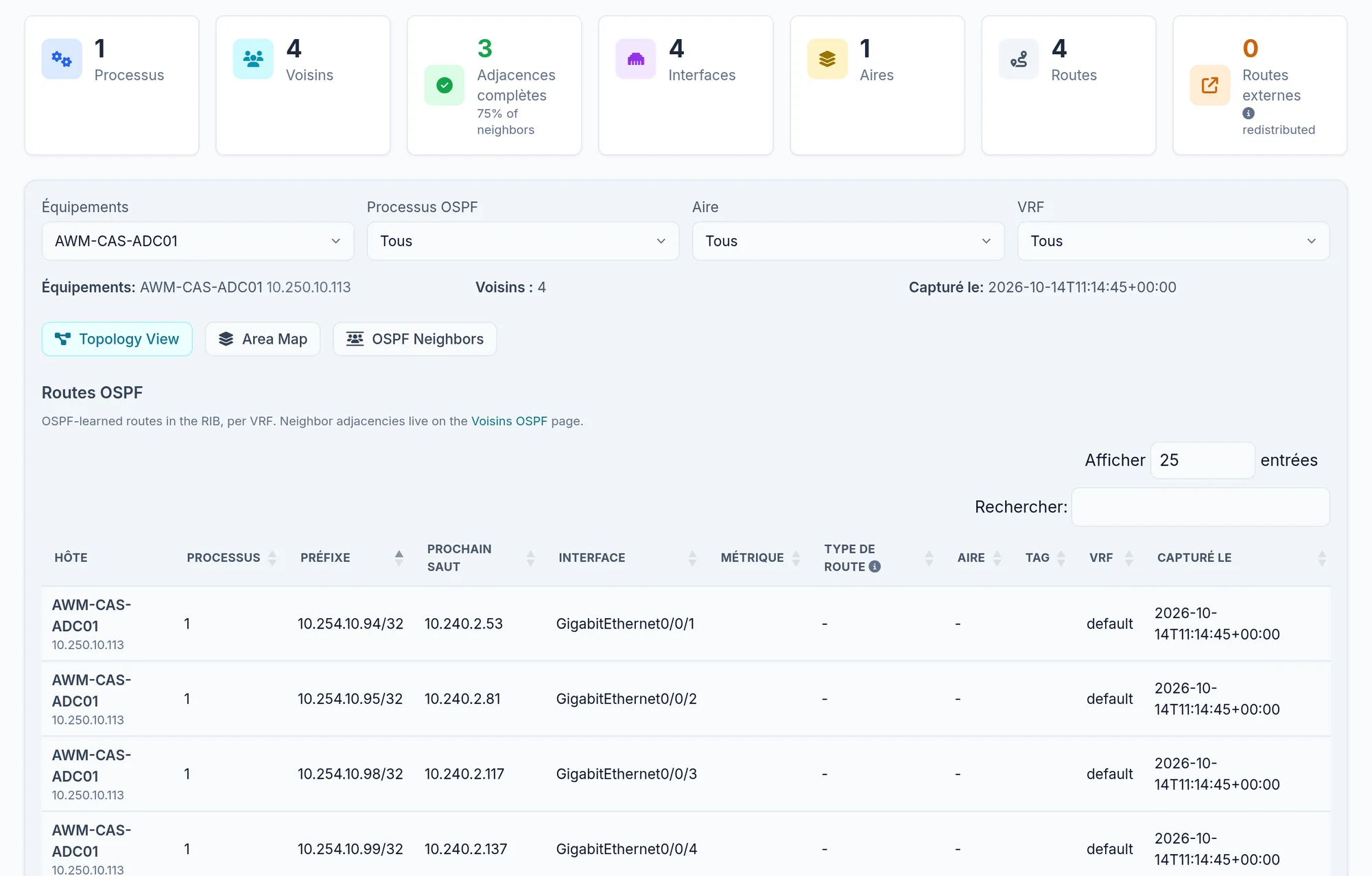

/routing/ospf
La page OSPF du parc de démonstration.

Ce que montre l'écran

Les tables

Routes statiques, routes IS-IS, OSPF, EIGRP, IPv6, BGP IPv6 et OSPFv3 : préfixe, prochain saut, interface, distance, métrique et VRF, avec un filtre par équipement.

Routes eBGP annoncées

Les sessions eBGP et les routes que vous annoncez à chacune.

Transit et peering

Capacité amont, entrée, sortie et sessions non établies, par fournisseur de transit et par peering.

Analyse IGP (BETA)

Pour IS-IS, OSPF, EIGRP ou les liens physiques : chemin, simulation de panne, points uniques de défaillance, asymétrie, origine de préfixe et évolution. Page marquée BETA : elle demande le module beta de la licence.

Ce que vous pouvez faire

  1. 1

    Suivre un chemin

    Outils, puis Analyse de chemin calcule le chemin depuis les tables collectées et le compare à un traceroute réel ; voir Outils.

  2. 2

    Simuler une panne

    Analyse IGP, onglet Simulation de panne : retirez un lien ou un routeur et lisez ce qui change.

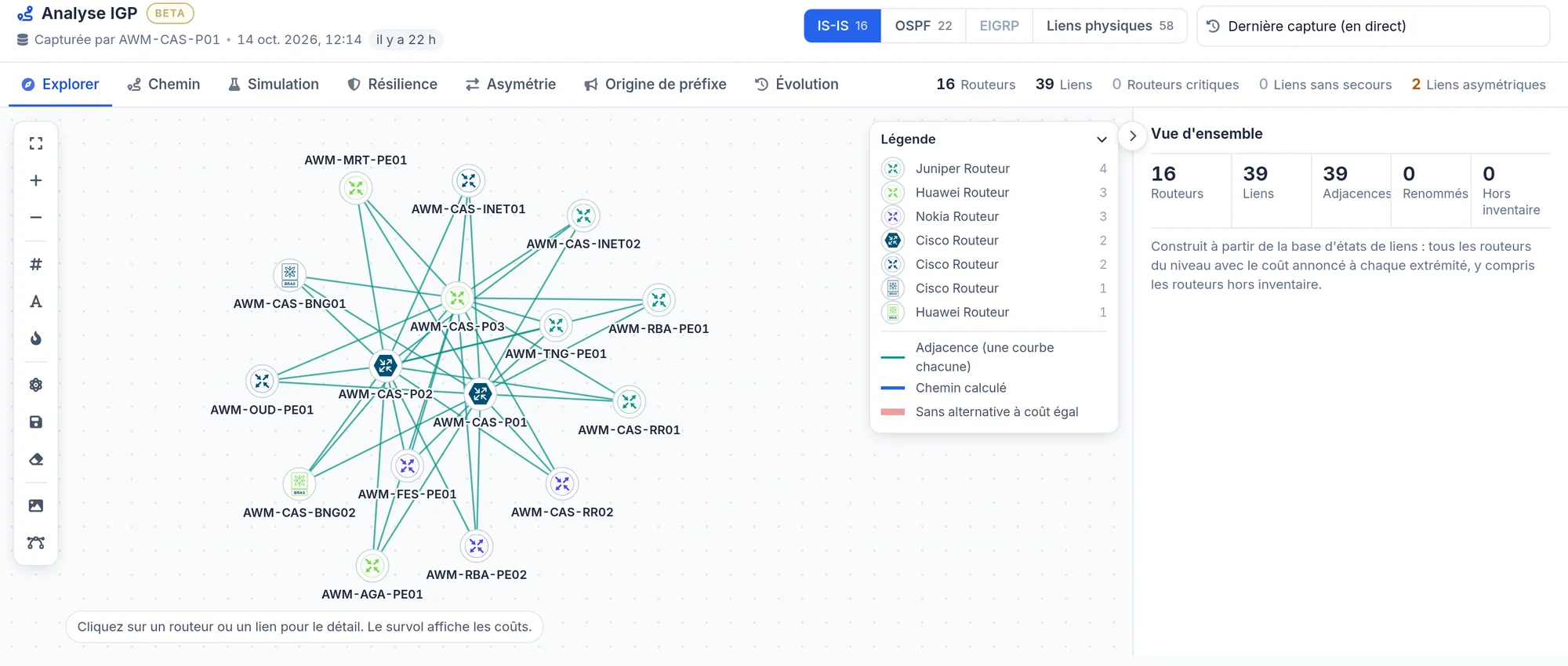

    /routing/igp-analysis
    L'analyse IGP du parc de démonstration.

Limites et points d'attention

Redondance renvoie une erreur 403

Dans cette version, la page Redondance (BETA) demande une permission différente de celle qui affiche le menu.

Les tables datent de la collecte

Elles montrent l'état au moment de la dernière collecte, pas en direct.

À lire aussi

Manuel

Voisinage

Les tables de voisins par protocole, ce que dit chaque colonne, les filtres, et pourquoi le menu peut manquer sur un parc qui n'a que de l'OSPF.

Manuel

Outils

Trouver un sous réseau, la recherche MAC, l'analyse de chemin, le suivi des changements, les anomalies, la comparaison et la recherche de configurations.

Manuel

Topologie

Dessiner le réseau tel que les équipements le décrivent : couches L2, spanning tree, routage, VPN et transport, filtres, vues enregistrées et exports.
