La topologie multi couche
Un seul dessin, des couches que vous allumez et éteignez, construit à partir de ce que vos équipements disent de leurs voisins.
En bref
- OùInventaire, puis Topologie Multi-Couche.
- AccèsModule voisinage et permission de voir la topologie.
- DonnéesCDP et LLDP pour les liens, les protocoles de routage et de transport pour leurs couches.

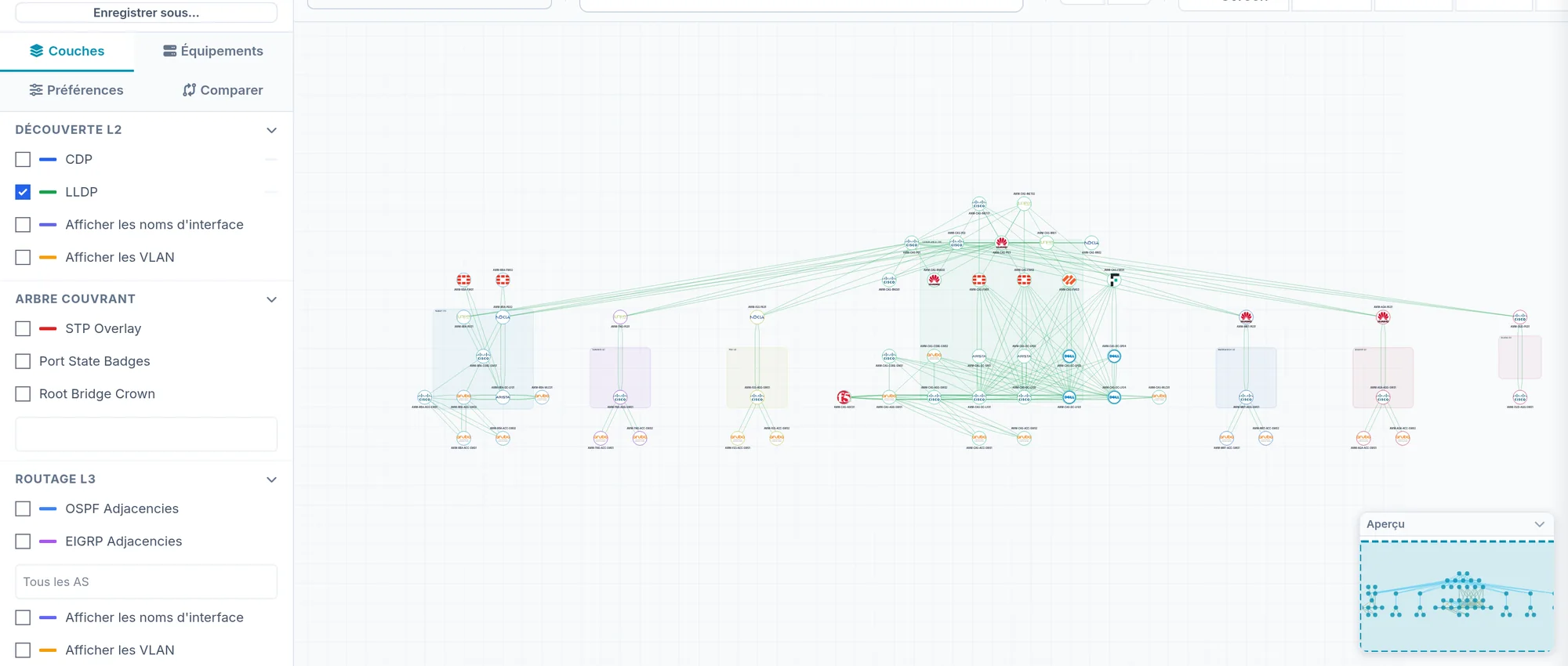

Ce que montre l'écran
Ce que vous pouvez faire
- 1
Enregistrer une vue
Enregistrer sous garde les couches et filtres. Une vue sur tous les équipements est commune ; une vue limitée à quelques équipements reste au client actif. Les vues intégrées ne se modifient pas.
- 2
Ranger le dessin
Déplacez les nœuds : les positions sont gardées côté serveur, avec un historique ; Réinitialiser repart de zéro. Les positions et les zones s'exportent et s'importent en fichier.
- 3
Exporter
PNG, SVG, PDF ou .drawio depuis la barre d'outils.
Limites et points d'attention
Un équipement apparaît sans liens
Les liens viennent de CDP et LLDP. Un équipement qui ne les active pas n'a pas de voisins ; collectez aussi ses voisins.
Les autres topologies
Voisinage, Topologie et la topologie point à point des Services L2 sont des pages BETA. Chaque page de protocole a aussi un onglet Topologie, filtré sur sa couche.
